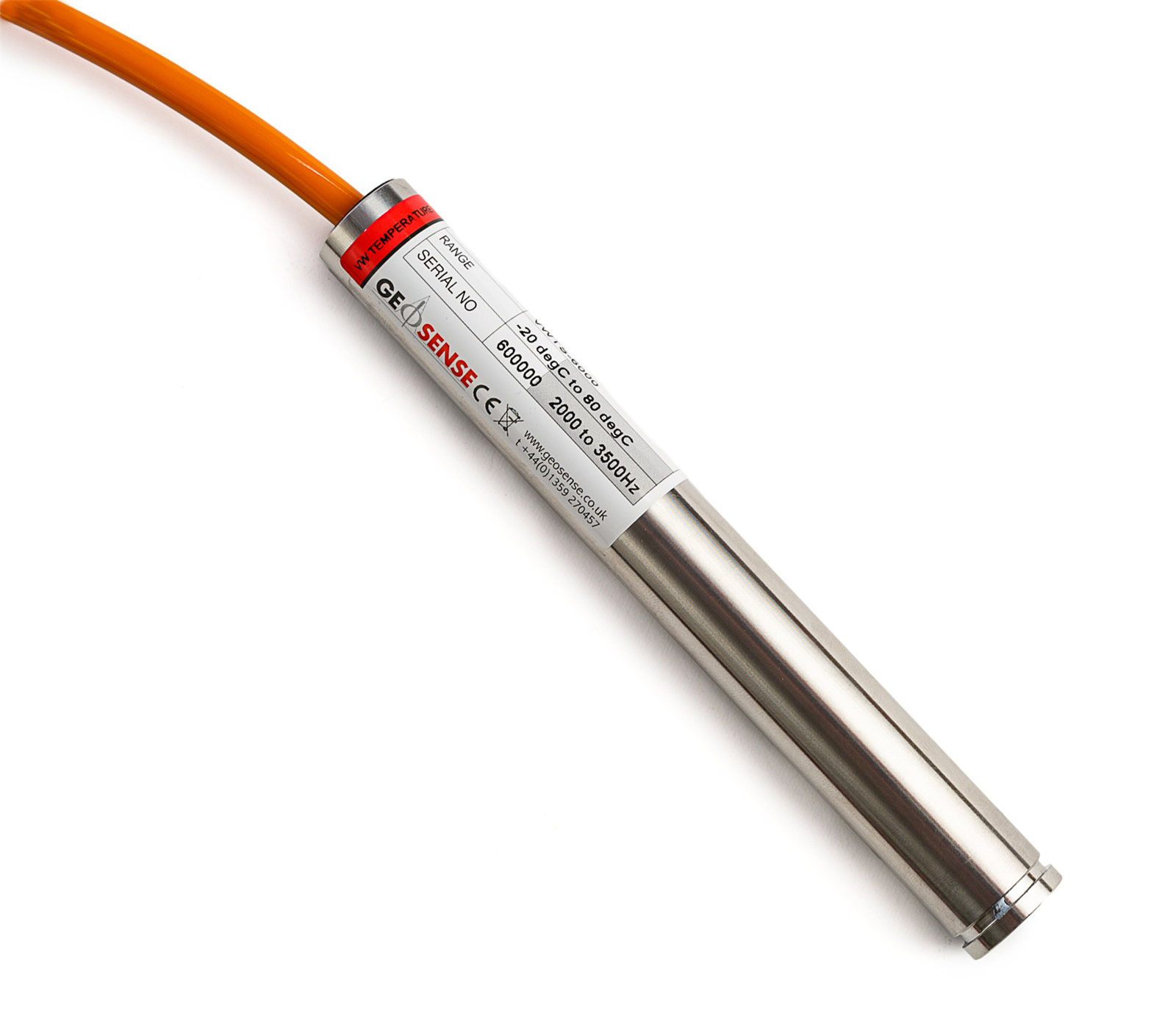

Cảm biến nhiệt độ dạng dây rung Geosense® VWTS 6000
Thông Số Kĩ Thuật:
Phạm vi nhiệt độ * 100 ° C
Phạm vi nhiệt độ hoạt động -20 ° C đến + 80 ° C
Tần số hoạt động 2000 đến 3500 Hz
Độ phi tuyến tính <0,5% FS
Trọng lượng 210g
Kích thước đường kính 20mm x dài 140mm
Đáp ứng nhiệt của VWTS 6000 tương đối chậm và do đó không thích hợp để đo nhiệt độ thay đổi nhanh chóng.
Cảm biến nhiệt độ dây rung VWTS 6000 được lắp ống phóng khí bên trong để chống sét.
Cảm biến nhiệt độ dây rung Geosense® VWTS 6000 được sử dụng chủ yếu để đo nhiệt độ bên trong kết cấu bê tông, đất, đá hoặc nước.
Cảm biến hoạt động theo nguyên tắc khi được kéo ra, một sợi dây căng sẽ rung ở tần số cộng hưởng của nó. Bình phương của tần số này tỷ lệ với biến dạng trong dây.
Xung quanh dây là một cuộn dây từ tính mà khi được tạo xung bởi bộ đọc dây rung hoặc giao diện bộ ghi dữ liệu sẽ kéo dây và đo tần số cộng hưởng của dao động.
Cảm biến bao gồm một dây căng được kẹp bên trong một hình trụ bằng thép không gỉ. Sự thay đổi nhiệt độ làm cho thân thép không gỉ giãn nở và co lại với tốc độ khác với tốc độ của dây rung do đó làm thay đổi tần số cộng hưởng.
Đáp ứng nhiệt của VWTS 6000 tương đối chậm và do đó không thích hợp để đo nhiệt độ thay đổi nhanh chóng.
Cảm biến nhiệt độ dây rung VWTS 6000 được lắp ống phóng khí bên trong để chống sét.
Ảnh hưởng của nhiệt độ trong quan trắc công trình
Ảnh hưởng của nhiệt độ là yếu tố quan trọng trong quan trắc địa kỹ thuật và được phân làm hai loại chính:
Sự thay đổi nhiệt độ làm thanh đổi ứng suất và biến dạng thực tế
Hầu hết các loại vật liệu giãn nở và co lại theo nhiệt độ, và độ giãn nở nhiều hay ít phụ thuộc vào hệ số giãn nở nhiệt. Trong trường hợp nghiêm trọng có thể gây ra các biến dạng lớn đặc biệt là trong kết cấu thép và cần được cân nhắc trong quá trình phân tích dữ liệu của cảm biến.
Sự thay đổi nhiệt độ ảnh hưởng tới tín hiệu đầu ra của cảm biến
Tất cả cảm biến đều bị ảnh hưởng bởi nhiệt độ ở mức độ lớn hơn hoặc thấp hơn, cảm biến có chất lượng tốt cần được thiết kế để làm cho sự ảnh hưởng của nhiệt độ thay đổi là ít nhất, và được hiệu chuẩn theo nhiệt độ.
Tuy nhiên, khuyến nghị nên đo nhiệt độ xung quanh để dùng trong quá trình hiệu chuẩn.
Hiệu chỉnh nhiệt độ được thực hiện như thế nào?
Hiệu chỉnh nhiệt độ cần được áp dụng cho các cảm biến bị ảnh hưởng bởi nhiệt độ và được thực hiện bằng cách lắp thêm một điện trở tại vị trí thiết bị và đọc giá trị của điện trở. Sử dụng phương trình Steinhart-Hart để có được nhiệt độ tương ứng.
Sự thay đổi nhiệt độ làm thanh đổi ứng suất và biến dạng thực tế
Hầu hết các loại vật liệu giãn nở và co lại theo nhiệt độ, và độ giãn nở nhiều hay ít phụ thuộc vào hệ số giãn nở nhiệt. Trong trường hợp nghiêm trọng có thể gây ra các biến dạng lớn đặc biệt là trong kết cấu thép và cần được cân nhắc trong quá trình phân tích dữ liệu của cảm biến.
Sự thay đổi nhiệt độ ảnh hưởng tới tín hiệu đầu ra của cảm biến
Tất cả cảm biến đều bị ảnh hưởng bởi nhiệt độ ở mức độ lớn hơn hoặc thấp hơn, cảm biến có chất lượng tốt cần được thiết kế để làm cho sự ảnh hưởng của nhiệt độ thay đổi là ít nhất, và được hiệu chuẩn theo nhiệt độ.
Tuy nhiên, khuyến nghị nên đo nhiệt độ xung quanh để dùng trong quá trình hiệu chuẩn.
Hiệu chỉnh nhiệt độ được thực hiện như thế nào?
Hiệu chỉnh nhiệt độ cần được áp dụng cho các cảm biến bị ảnh hưởng bởi nhiệt độ và được thực hiện bằng cách lắp thêm một điện trở tại vị trí thiết bị và đọc giá trị của điện trở. Sử dụng phương trình Steinhart-Hart để có được nhiệt độ tương ứng.
